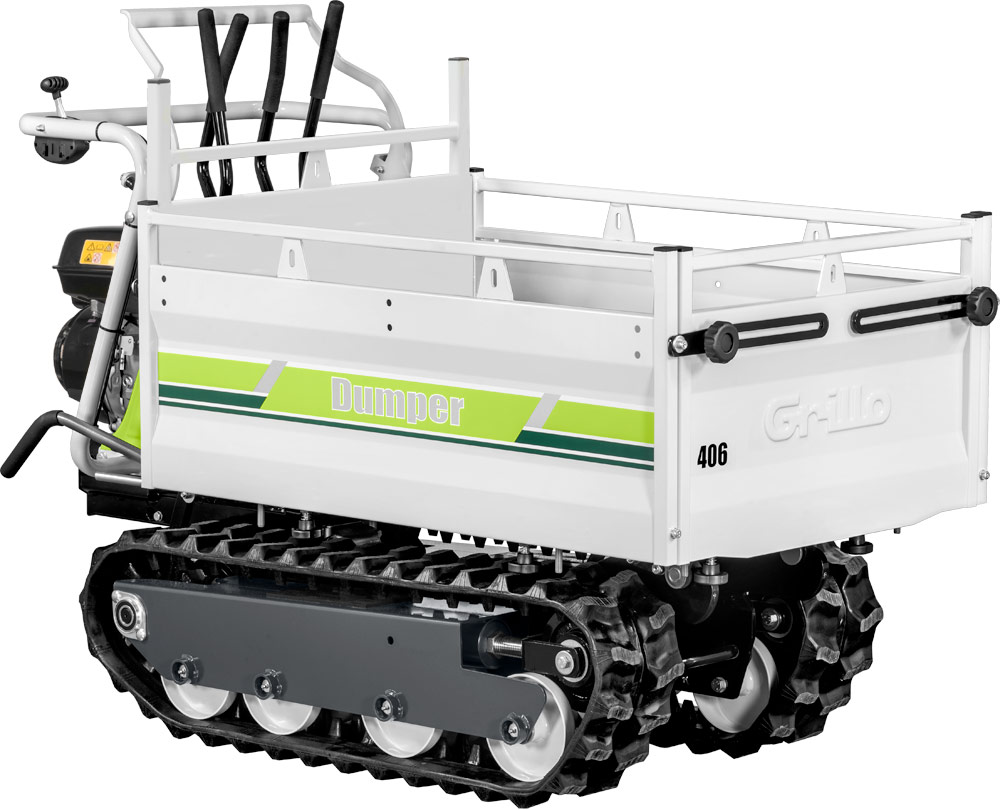

Dumper 406

Der Raupendettentransporter mit 400 Kg Nutzlast!

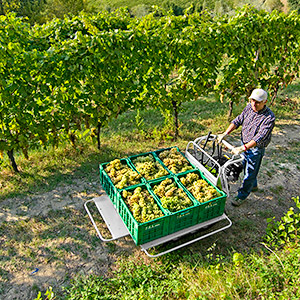

Der kompakte und schnelle Raupenkettentransporter Dumper 406 ist für den Materialtransport jeder Art in jeglichen Anwendungsbereichen geeignet, Landwirtschaft, Viehzucht, Industrie und Gartenbau
Der komplett mechanisch betriebene Antrieb erlaubt die volle Ausnutzung der Motorleistung. Das Kippen der Ladepritsche wird durch Gasfedern zur Minderung der notwendigen Kraft während des Entleerungsvorgangs unterstützt Die Ladefläche der Pritsche ist erweiterbar; man kann die Seitenwände horizontal blockieren und so die Ladefläche erweitern Die Steuerungshebel wurden so entwickelt, dass die nötige Kraft aufs Minimum reduziert wurde; das Resultat sind praktische und leicht bedienbare Steuerungen Zwei Benzinmotortypen erhältlich: Subaru EX17 and Kohler-Lombardini SH265
Der kompakte und schnelle Raupentransporter Dumper 406 ist für den Materialtransport jeder Art in den verschieden Sektoren geeignet, wie z.B. Landwirtschaft, Viehzucht, Industrie und Gartenbau.
Der komplett mechanisch betriebene Antrieb erlaubt die volle Ausnutzung der Motorleistung: Die Gummiraupen mit Kettengliedern aus Stahl und die leistungsfähigen verfügbaren Motortypen sind die Basis, um eine Nutzlast der Ladepritsche von gut 400 kg!

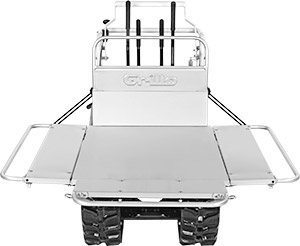

Die Ladepritsche hat eine Bodenfläche und Seitenwände aus Stahl und verfügt über eine weitreichende Ladefläche mit Haken zur Befestigung des geladenen Materials. Die Ladefläche ist erweiterbar, die Seitenwände können horizontal blockiert werden und so die Ladefläche vergrößern.

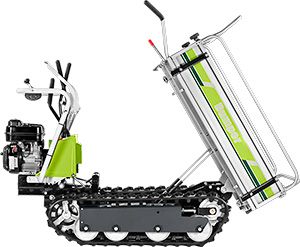

Die Ladepritsche ist serienmäßig manuell nach vorn kippbar und wird durch Gasfedern zur Minderung der notwendigen Kraft während des Entleerungsvorgangs unterstützt.

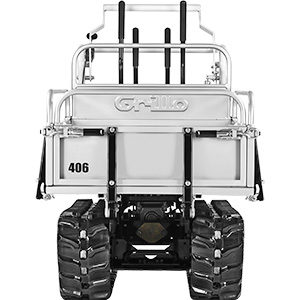

Der Dumper 406 ist kompakt und hat einen niedrigen Schwerpunkt. Diese Eigenschaften erlauben vor allen an Steigungen ein leichtes und sicheres Vorankommen.

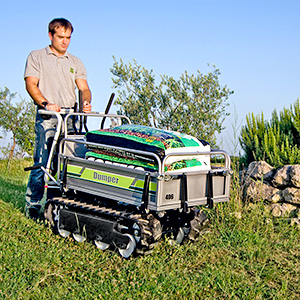

Die Raupenketten erlauben den Antrieb unter allen möglichen Bodenbedingungen und bieten die richtige Stabilität und Sicherheit auf Böden mit geringer Tragfähigkeit, bröckeligen Böden oder Böden, die an sehr steilen Hängen liegen.
Für den Dumper 406 ist kein Boden zu schwierig!


Das mechanische Ölbadgetriebe, 3 Vorwärts- + 3 Rückwärtsgängen erlaubt eine Geschwindigkeit von 3,5 km/h.

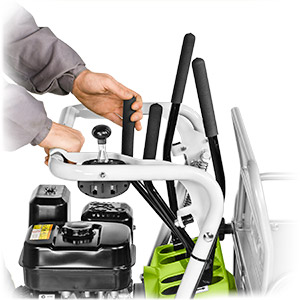

Die Steuerungshebel des Dumper 406 sind ergonomisch und leicht bedienbar.
Bei der Planung der Hebel wurde darauf geachtet, die für die Aktivierung notwendige Kraft zu mindern. Das Resultat sind praktische und einfach handzuhabende Steuerungsvorrichtungen.
.



Das von der Firma Grillo entwickelte Lenksystem des Dumper 406 erlaubt eine graduelle Lenkungsmodulation mit Hilfe der Steuerhebel. Mit dem Dumper 406 kann man sehr enge Lenkeinschläge durchführen, indem eine Raupenkette blockiert wird, und auch Lenkeinschläge mit moduliertem, auch sehr weitem Radius machen. Es ist sehr leicht!
Während der ersten Bewegungsphase wird von einer der zwei Raupenketten der Antrieb weggenommen, und beim Fortfahren der Bewegung wird stufenweise dieselbe Raupenkette selbst durch eine Bremstrommel abbremsen. Das ist das Geheimnis der extremen Manövrierfähigkeit des Dumper 406!

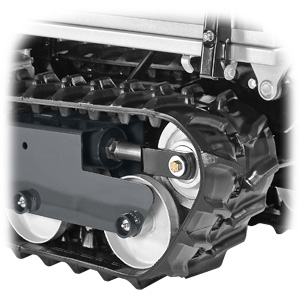

Die Raupenketten des Dumper 406 werden durch Stahlrollen gestützt, die auf Buchsen und Schmiernippel montiert wurden. Die sind unumgängliche Maßnahmen, um eine hohe Zuverlässigkeit und Lebensdauer im Laufe der Zeit garantieren zu können.



Die vordere Neigung der Raupenkette begünstigt die Überwindung von Stufen oder anderen Hindernissen jeder Art.

Der Dumper 406 ist sicher! Es ist möglich, den Dumper 406 jederzeit durch einfaches Loslassen des Steuerhebels anzuhalten. Die automatische Bremse des Dumper 406 wird sofort aktiv und gewährleistet so einen unmittelbaren Halt auch unter extremen Bedingungen wie z.B. Hänge mit einer Steigung bis zu 48% bei maximaler Nutzlast!
Man kann unter den drei verfügbaren Benzinmotortypen wählen, d.h. Subaru EX 17, Kohler Lombardini 3000 und Honda GX200. Die drei Motoren nutzen moderne Lösungen, die deren Zuverlässigkeit garantieren und das manuelle Anlassen mit dem Reversierstarter zuverlässig und leicht bedienbar machen.
Geringe Abgasemissionen, verminderter Verbrauch und hohe Leistungen.


Die Lackierung der Grillo Maschinen erfolgt durch eine doppelte elektrostatische Pulverlackbeschichtung. Zuerst erfolgen die Waschbäder und die Vorbereitung, dann wird eine erste Schutzschicht aufgetragen, welche durch dem Brennen im Ofen, die beste Basis für die Finish-Auftragung bietet. Die zweite Lackschicht und ein weiteres Brennen bei 190° C im Ofen verleihen die Härte und den Glanz, welche für unsere Produkte charakteristisch sind.



Alle Maschinen werden auf minuziöse Weise montiert und von Fachpersonal getestet. Die Endprüfung erfolgt mit angelassenem Motor und dem Zufügen von Gewichten zur Simulierung der Ladung! Dies ist eine weitere und entgültige Garantie für ein qualitativ hochwertiges Produkt.

Wie alle Produkte der Fa. Grillo wurde der Dumper 406 konzipiert und mit dem Ziel gebaut, ein dauerhaftes Produkt zu schaffen, welches seinen Wert über viele Jahre beibehält. Alle Grillo Produkte werden über ein Grillo Fachhändlernetz vertrieben und betreut. Die Ersatzteile sind auch nach vielen Jahren erhältlich.




Technisches Datenblatt
Technisches Datenblatt Dumper 406
Motor Kohler Lombardini 3000 Series OHV
Anlassen Reversierstarter
Versorgung Benzin
Hubraum 196 cc, 1 Zylinder
Leistung 5.5 HP (4.1 kW)
Luftgekühlt
Trockenluftfilter mit auswechselbaren Filtereinsätzen
Motor Robin Subaru EX17 OHC
Anlassen Reversierstarter
Versorgung Benzin
Hubraum 169 cc, 1 Zylinder
Leistung 5 HP (3.7 kW)
Luftgekühlt
Trockenluftfilter mit auswechselbaren Filtereinsätzen
Motor Honda GX200 OHV
Anlassen Reversierstarter
Versorgung Benzin
Hubraum 196 cc, 1 Zylinder
Leistung 5.5 HP (4.1 kW)
Luftgekühlt
Ölbad-Luftfilter
Kraftstoff Fassungsvermögen 3,6 L Mot. EX 17 OHC - 3,6 L Mot. Kohler 3000
Getriebe Zahnradgetriebe in Ölbad
Antrieb mit Gummiraupenkette und inneren Kettengliedern aus Stahl
Getriebe 3 Vorwärtsgänge + 3 Rückwärtsgänge
Kupplung Kupplung mit Riemenspannung
Stützfläche der Raupenkette 700 mm
Pritsche Ausgestattet mit klappbaren Seitenwänden und nach vorne kippbarer Ladefläche mittels Gasfedern
Innenmaße der Pritsche 100 x 65 x 20 (H 33 cm mit Seitenwand)
Gesamthöhe der Pritsche 435 mm
Tragkraft 400 kg
Geschwindigkeit 1. Gang 1,0 km/h, 2. Gang 2,0 km/h, 3. Gang 3,5 km/h, 1. Rückwärtsgang 1,0 km/h, 2. Rückwärtsgang 2,0 km/h, 3. Rückwärtsgang 3,5 km/h
Lenkrad mittels Ölbadkupplungen kombiniert mit Bremsen
Sicherheitsvorrichtungen automatische Feststellbremse
Länge 1610 mm
Breite 780 mm
Höhe 1100 mm
Außenmaße der Maschine mit Raupenkette 650 mm
Gewicht Gewicht: mit Kohler 3000 Motor 241 kg – mit EX17 Motor 240 kg
In Aktion! Fotos und Videos
In Aktion! Fotos und Videos
Das Raupenkettenprofil erlaubt Antrieb unter allen Bodenbedingungen
Das Raupenkettenprofil erlaubt Antrieb unter allen Bodenbedingungen
Das von Grillo entwickelte Lenksystem des Dumper 406 erlaubt eine graduelle Lenkungsmodulation mit Hilfe der Steuerhebel
Das von Grillo entwickelte Lenksystem des Dumper 406 erlaubt eine graduelle Lenkungsmodulation mit Hilfe der Steuerhebel
Zubehör
Zubehör Dumper 406

Pritsche 70 x 105 cm

991011
anwendbar mit Dumper 406 - Dumper 507
Artikel-Nr.: 991011
Gewicht: 48 kg
