FM 13.09 Stage5 4WD

FM 13.09 Stage5 4WD
FM 13.09 Stage5 4WD FM 13.09 Stage5 4WD FM 13.09 Stage5 4WD

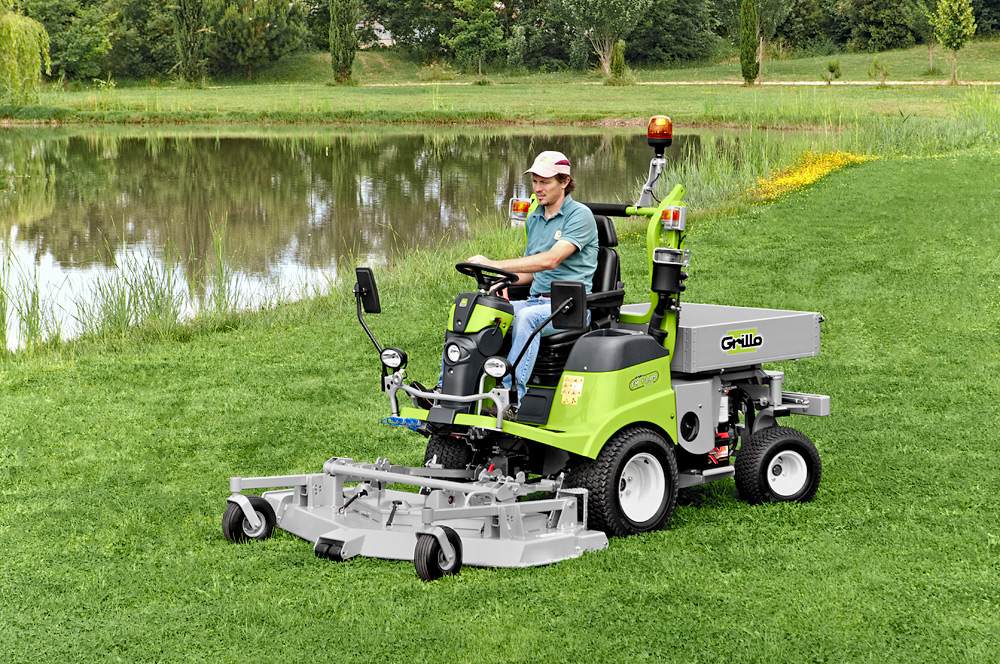

Der Grillo FM13.09 gewährleistet eine hohe Sammelleistung pro Stunde sowohl bei breiten Flächen als auch an engen, hindernisreichen Stellen mit Pflanzen und Parkbänken.
Das frontal angelegte Mähdeck erlaubt zusammen mit dem bequemen, gedämpften Fahrersitz eine unübertreffliche Arbeit.
Das Mähdeck ist hydraulisch unterstützt und erlaubt eine präzise und regelmäßige Arbeit auch bei unebenem Gelände. Das Schnittbild ist außerordentlich auch unter schwierigen Bedingungen, wie z.B. bei hohem und feuchtem Gras. Der innere Lenkeinschlag von nur 31 cm und die automatische und manuell aktivierbare Differentialsperre erlauben das leichte Überwinden von Hindernissen. Die hintere Lenkachse erlaubt das Überwinden von Bordsteinkanten und behält den Antrieb auf allen vier Rädern auch bei unebenem Gelände permanent.

Unter dem optionalen Zubehör gibt es Mähwerke MP130, LMP 160 mit 3 Messern mit seitlichem Auswurf – Mulchen – Heckauswurf, Schlegelmäher mit 130 cm und 160 cm und ein Schneeschild von 150 cm. Weiterhin ist der FM 13.09 mit zwei elektrisch gesteuerten Hydraulikanschlüssen für das Bewegen von Zubehör bestückt.
Leistung bis zu 18 L / 1’ bei 120 bar und Schnellanschlüsse mit 1/4” Nut.

Das 130 MP Mähdeck mit 3 Messern und 130 cm Schnittbreite hat zwei integrierte Funktionen: Heckauswurf und Mulchen. Der Übergang von einer Modalität zur anderen wie auch die Schnitthöheneinstellung sind hydraulisch und erfolgen per Druckknöpfe vom Fahrersitz aus.


Der FM13.09 verfügt über eine Pritsche mit Abmessung 105x105cm, mit Ladefläche aus Stahl und Bordkanten aus Aluminium. Nach Anhebung der Pritsche mit Hilfe einer Gasfeder, hat man leichten Zugang zum Motorraum.



Darüber hinaus ist er mit einem selbstreinigendem Kühler mit Elektrogebläse ausgestattet. Durch ein Elektroventil kehrt er den Rotationssinn um zur Beseitigung evtl. Grashalmreste. Die Aktivierung dieses Systems ist automatisch, kann aber auch manuell eingeleitet werden.

Die hydraulische Mehrscheiben Zapfwelle mit integrierter Messerbremse wird per Knopfdruck eingeschaltet. Sie gewährleistet eine hohe Drehmomentübertragung, mit geringem Verschleiß und folglich eine hohe Langlebigkeit. Die Messerbremse mit Bremsbelag ist regulierbar so dass die Effizienz im Laufe der Zeit beibehalten wird und der Verschleiß des Reibematerials wiederhergestellt wird.
Dank der von Grillo eingesetzten Arme ist das Anheben des Mähdecks und der Wechsel der Zubehöre leicht und schnell.


Die Lackierung der Grillo Maschinen erfolgt durch eine doppelte elektrostatische Pulverlackbeschichtung. Zuerst sind da die Waschbäder und die Vorbereitung, dann wird eine erste Schutzschicht aufgetragen, die zusammen mit dem Brennen im Ofen die beste Basis für die Finish-Auftragung bietet. Die zweite Lackschicht und ein weiteres Brennen bei 190°C im Ofen verleihen die Härte und den Glanz, welche für unsere Produkte charakteristisch sind.

Alle FM13.09 4WD werden auf minuziöse Weise und von Fachpersonal montiert. Die Endprüfung sieht die Kontrolle aller Funktionen des FM13.09 4WD vor. Eine weitere und endgültige Garantie für ein qualitativ hochwertiges Produkt.

Alle Grillo Produkte werden über ein Grillo Fachhändlernetz vertrieben und betreut. Die Ersatzteile sind auch nach vielen Jahren erhältlich.


Technisches Datenblatt
Technisches Datenblatt FM 13.09 Stage5 4WD
Motor Yanmar 3TNV82A Stage5
Anlassen elektrisch mit 12V Batterie
Versorgung Diesel
Hubraum 1331 cc, 3 Zylinder
Leistung 26 HP (18.9 kW)
Flüssigkeitsgekühlt
Trockenluftfilter mit auswechselbaren Filtereinsätzen, Sicherheitsfilter und Vorfilter
Kraftstoff Fassungsvermögen 23 L
Hydrauliköltank 20 L
Antrieb Hydraulischer Vierradantrieb (permanenter Allradantrieb auch bei engem Wendekreis)
Getriebe Hydrostatisches Getriebe mit 4 Hydraulikmotoren an den 4 Rädern
Kupplung Kupplung: elektromagnetische Zapfwelle mit magnetischer Messerbremse
Mähwerk mit Seitenauswurf, Heckauswurf unf Mulching
Mähdeckbreite 160 cm
Schnitthöhe von 2 bis 100 cm
Pritsche Pritsche nach hinten anhebbar, manuelles Kippen mit Hilfe der Gasfedern. Bordkanten aus Aluminium und Boden aus Blech, hintere Kante lässt sich öffnen
Differentialsperre Automatische Differentialsperre und manuell mit Druckknopf
Vorderreifen 23x10.50-12 GARTENRÄDER
Hinterreifen 18x8.50-8 GARTENRÄDER
Lenkung Mit Lenkrad und Servolenkung
Geschwindigkeit 0-15 km/h, stufenlos einstellbar
Innerer Wendekreis 31 cm
Sitz Super komfort, gefedert, verstellbar und mit Armlehnen ausgestattet
Betriebsbremse Trommelbremse
Parkierbremse Trommelbremse
Schnittleistung pro Stunde (indikativ) 12000 m²/h
Serienmäßiges Zubehör Hydraulisches Aufheben des Mähwerks. 2 hydraulische Anschlussbuchsen (max. Druck 120 bar, Max. Tragkraft 18 L/1’ bei 3000 UpM). Beleuchtungs- und Blinklichtkit
Länge 325 cm
Breite 192 cm
Höhe 175 cm
Bodenabstand 15 cm
Gewicht 1102 kg (mit 160 LMP Mähdeck)
In Aktion! Fotos und Videos
In Aktion! Fotos und Videos
FM 13.09 Stage5 4WD
FM 13.09 Stage5 4WD
Zubehör
Zubehör FM 13.09 Stage5 4WD

Mähdeck MP 130 cm

9M4411
anwendbar mit FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Artikel-Nr.: 9M4411
Gewicht: 148 kg
  • Heckauswurf +Mulching
  • mit hydraulischer Schnitthöheneinstellung
  • mit hydraulischem Quick Shift Hebel

Mähdeck LMP 160 cm

9M4511
anwendbar mit FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 13.09 Stage5 4WD
Artikel-Nr.: 9M4511
Gewicht: 170 kg

Drei Funktionen:

  • Lateral
  • Mulching
  • Posterior

Schlegelmäher 160

9G5122
anwendbar mit FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 13.09 Stage5 4WD - FM 2200 Stage5 4WD
Artikel-Nr.: 9G5711
Gewicht: 240 kg

9G7122
anwendbar mit FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 13.09 Stage5 4WD - FM 2200 Stage5 4WD
Artikel-Nr.: 9G7122
Gewicht: 9 kg

9G5822
anwendbar mit FD 13.09 Stage5 4WD - FD 2200 Stage5 4WD - FD 2200TS Stage5 4WD - FM 13.09 Stage5 4WD - FM 2200 Stage5 4WD
Artikel-Nr.: 9G5822
Gewicht: 4.5 kg

anwendbar mit FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Artikel-Nr.: 9G6811
Gewicht: 240 kg

Schneeketten für 23x10.50-12 Räder (Paar)

9M3622
anwendbar mit FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Artikel-Nr.: 9M3622
Gewicht: 2 kg

Schneeschild 150 cm mit Gummileiste

anwendbar mit FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Artikel-Nr.: 9G5222
Gewicht: 135 kg

Das schwenkbare Schneeschild erlaubt Flächen schnell von Schnee und Eis zu befreien; es ist auch für das Handling von Stein- oder Sandhaufen nützlich.
Alle Bewegungen des Schneeschilds werden hydraulisch gesteuert; das Schild kann angehoben und um + /- 30° geneigt werden.
Die Gummileiste vermeidet die Beschädigung von Steinpflastern und Straßen.
Hydraulik - Kit erforderlich.

Gewicht für hintere Stabilisierung

9A9411
anwendbar mit FD 13.09 Stage5 4WD - FM 13.09 Stage5 4WD
Artikel-Nr.: 9A9411
Gewicht: 34 kg
