GF 3DF

GF3 DF – Leistungsfähiger, ausbalancierter Motorbalkenmäher mit Differentialsperre und Bremsen

Grillo GF 3DF
Grillo GF3 DF Grillo GF3 DF Grillo GF3 DF Grillo GF3 DF Grillo GF3 DF Grillo GF3 DF Grillo GF3 DF Grillo GF3 DF Grillo GF3 DF Grillo GF3 DF Grillo GF3 DF Grillo GF3 DF
Der GF3 DF ist ein perfekt im Gewicht ausbalancierter Motorbalkenmäher; Motor und Zapfwelle wurden so positioniert, dass eine ideale Bodenfreiheit gewonnen wurde für das Mähen im professionellen Bereich sowie an Hängen.
Die Schwerpunktlegung wurde so konzipiert, dass sich der GF3 auch unter den anspruchsvollsten Arbeitsbedingungen als handlich und sicher erweist.
Die Differentialsperre und die voneinander unabhängigen Bremsen an den zwei Rädern erlauben eine Manövrierfähigkeit rundum.
Die 3 Gänge sind beim Mähen alle nutzbar.
Der Grillo GF3 DF ist mit einer aktiven Kegelkupplung ausgerüstet, einer Vorrichtung, die die Sicherheit des Nutzers erheblich erhöht.
Sowohl der Robin Subaru EX27 OHC Benzinmotor als auch der Lombardini 15LD350 Dieselmotor sind für das Mähen im professionellen Bereich an Hängen geeignet. i.
Die reichhaltige Auswahl an Balkenmähern erlaubt, selbst den anspruchsvollsten Motorbalkenmähernutzer zufrieden zu stellen.
Die zahlreichen anschließbaren Zubehörteile machen den GF3 DF nicht nur zu einem einfachen Motorbalkenmäher, sondern zu einer wirklichen Mehrzweckmaschine!
Der in der Standardausführung mitgelieferte Mähbalken ist der Mähantrieb Modell „Tirol“ 115 cm mit Hebelgetriebe.
Er ist für das Mähen jeglicher Grasarten geeignet und kann in rustikalen Gebieten, Obstgärten oder als Gras für Viehfutter verwendet werden.
Das Hebelgetriebe wurde mit den qualitativ hochwertigsten Stahltypen hergestellt und ist mit Schmiernippeln an allen Gelenken bestückt.
Die schwingende Plastikabdeckung des Mähantriebs ist auf Antivibrier-Elemente montiert und hat ein spezielles Profil, damit das Gras (vor allem hohes Gras) auch unter den schwierigsten Bedingungen besser auf den Boden nach hinten ausgeworfen wird: für eine bessere Grasbeförderung wird das Mähgut über die Räder rechts und links auf den Boden befördert.
Die Messersektionen bestehen aus Spezialstahl und wurden mit 6 mm Nieten befestigt.
Die Mähbalkenfinger haben ein speziell verzahntes Profil zur Gewinnung eines perfekten Schnittbilds und wurden aus thermisch behandeltem Stahl gebaut.
Die Messerdrücker sind einstellbar und garantieren so eine konstante Haftung zwischen Messern und Zähnen.
Der Mähbalken Modell „Tirol“ 115 cm ist ebenfalls mit Getriebe im Ölbad und einstellbarem Schnittköpfchen verfügbar.
Das Hebelgetriebe im Ölbad verringert die Wartungsarbeiten und macht den Mähbalken zu einem idealen Werkzeug für intensiven Gebrauch unter schwierigen Bedingungen.

Der Doppelmesseralken zu 117 cm inkl. Mähantrieb hat eine Mulching Schnittmodalität und ist mit zwei gegenläufigen Messern bestückt. Diese „scherenschnittartige“ Modalität verringert erheblich die Schwingungen am Lenkholm beim Mähen und garantiert ein erstklassiges Schnittbild unter allen Bedingungen.
Aufgrund seiner Eigenschaften ist der Doppelmesserbalken zu 117 cm ideal zum Mähen in rustikalen Gebieten, Obstgärten sowie zur Heugewinnung.
Die schwingende Plastikabdeckung des Mähantriebs ist auf Antivibrier-Elemente montiert und hat ein spezielles Profil, damit das Gras (vor allem hohes Gras) auch unter den schwierigsten Bedingungen besser auf den Boden nach hinten ausgeworfen wird: für eine bessere Grasbeförderung wird das Mähgut über die Räder rechts und links auf den Boden befördert..
Die qualitativ hochwertigen Messer sind aus speziell thermisch behandeltem Stahl hergestellt, und die Messerdrücker elastischem Material; auf diese Weise wird die Bodenhaftung der zwei Messer sichergestellt.

Der normale Zentralmähbalken zu 127 cm, erhältlich auch zu 110 cm Breite, hat ein Hebelgetriebe.
Es ist der für die Heugewinnung angebrachte Mähbalken wurde aus qualitativ hochwertigen Stahltypen gebaut und ist an allen gelenkigen Stellen mit Schmiernippeln ausgerüstet.
Die schwingende Plastikabdeckung des Mähantriebs ist auf Antivibrier-Elemente montiert und hat ein spezielles Profil, damit das Gras (vor allem hohes Gras) auch unter den schwierigsten Bedingungen besser auf den Boden nach hinten ausgeworfen wird: für eine bessere Grasbeförderung wird das Mähgut über die Räder rechts und links auf den Boden befördert.
Die Messerklingen bestehen aus einem speziell verzahnten Profil zur Gewährleistung eines optimalen Schnittbilds und wurden aus speziellem thermisch behandeltem Stahl hergestellt.
Die einstellbaren Messerdrücker garantieren die konstante Haftung zwischen Messer und Klingen.
Für ein bessere Ausbalancierung wird die Anwendung des Mähbalkens zu 127 cm in Kombination mit dem Lombardini 15LD350 Dieselmotor empfohlen.

Die Gewichtsverteilung des GF3 DF wurde unter dem Aspekt entwickelt, die Stabilität beim Mähen an Hängen zu erhöhen. Für eine weitere Erhöhung der Stabilität an Hängen sind Radverbreiterung bei Grillo erhältlich, so dass eine Spurbreite bis zu 24 cm erreicht werden kann, Reifenprofile mit einer hohen Bodenhaftigkeit und einem seitlich verstellbarem Lenkholm.

Die mechanische Übertragung des GF3 DF mit Zahnrädern im Ölbad ist innerhalb eines Aluminiumdruckgussgehäuses untergebracht. Die Ganghebelsteuerungen und die der Zapfwellen sind immer leicht erreichbar.
Der Hebel der aktiven Kegelkupplung kontrolliert die Fahrt; lässt man den Lenkholm los, hält der Motorbalkenmäher an, der Motor läuft jedoch weiter. Um die Sicherheit des Nutzers weiter zu erhöhen, ist der Fahrthebel mit einer doppelten Steuerung ausgestattet zur Vermeidung von unbeabsichtigten Betätigungen. Die Doppelsteuerung lässt sich mit nur einer Hand betätigen.

Das Differentialgetriebe erhöht die Manövrierfähigkeit und zusammen mit den Bremsen macht es den Grillo GF3 DF wendig auch bei Manövern an Hängen. Die zwei an den Rädern montierten Bremstrommeln werden durch zwei Hebel am Lenkholm gesteuert und erlauben so das alternative Abbremsen eines Rads und dann eines anderen, so dass der Wendekreis verbessert wird. Weiterhin sind die Hebel mit einer Sperrvorrichtung ausgerüstet, welche die Betriebsbremse auch in eine Feststellbremse umwandelt, die in der Lage ist, den Balkenmäher auch bei Arbeiten an Hängen festzuhalten.
Die Differentialsperre wird durch einen „T“- förmigen Hebel am Lenkholm gesteuert und erweist sich als unentbehrlich um dem GF3 DF ein problemloses geradliniges Vorankommen zu gewährleisten. .

Das Schaltgetriebe mit 3 Vorwärts- und 3 Rückwärtsgängen des Grillo GF3 DF wurde entwickelt um die für das Mähen idealen Geschwindigkeiten zu gewinnen, 1.1, 2.6 und 4.3 km/h mit 4.00-8 „Tractor“ Rädern.
Zum gleichmäßigen Mähen kann der Mähbalken frei geneigt werden und sich so allen Boden Unebenheiten anzupassen.
Der Lenkholm ist auf vibrationsfesten Elementen aufgehängt, welche auch die seitlichen Vibrationen dämpfen. .
Der Lenkholm ist zur Anwendung an Hängen und in der Höhe seitlich verstellbar und kommt so auch den höchsten Ansprüchen nach. Weiterhin ist er reversibel und ist sinkbar, so dass die Ausmaße der Maschine erheblich verringert werden.
Alle Steuervorrichtungen sind in einer bequemen Stellung, inkl. der Lenkholm regulierenden Hebel.

Man kann beim GF3 DF unter dem Robin Subaru EX27 OHC Benzinmotor zu 8.3 PS und dem Lombardini 15LD350 Dieselmotor zu 7.5 PS wählen.
Beide Motoren mit elektrischem Anlasser bieten moderne Lösungen, welche ein leichtes Anlassen, Zuverlässigkeit geringe Abgasemissionen, verminderten Verbrauch , hohe Leistungen und aufs Minimum reduzierte Vibrationen garantierten. Die Motoren des GF 3 DF eignen sich für professionelle Nutung an Hängen; sie sind mit einer hinteren Stoßstange ausgestattet.

Für den Grillo GF3 DF gibt es eine weitreichende Zubehörliste, um dessen Anwendungsmöglichkeiten zu erhöhen, wie z. B. den Wiesenmäher zu 75 cm mit Messerbremse, den Schlegelmäher zu 68 cm und, für die Anwendung im Winter, das schwenkbare Schneeschild zu 125 cm und die zweistufige Schneefräse zu 70 cm.

Wie alle Produkte der Fa. Grillo wurde der GF3 DF konzipiert und mit dem Ziel gebaut, ein dauerhaftes Produkt zu schaffen, welches seinen Wert über viele Jahre beibehält.
Alle Bestandteile, von den einfachsten bis hin zu den äußerst komplexen Bestandteilen, sind qualitativ hochwertig.
Grillo montiert auf ihre Maschinen die auf der Welt Besten Motoren!
Der GF3 DF hat harte Test bestanden, bei denen die Maschine die Zuverlässigkeit des Getriebes, des Chassis und all seiner Bestandteile bewiesen hat.
Chassis, Lenkholm, Gehäuse, alles wird bei Grillo in Italien gebaut unter Gebrauch qualitativ hochwertiger Materialien und Avantgardetechnologie und all dies mit dem Ziel, eine konstant 100% kontrollierte Qualität zu haben.

Die Lackierung der Grillo Maschinen erfolgt durch eine doppelte elektrostatische Pulverlackbeschichtung. Zuerst sind da die Waschbäder und die Vorbereitung, dann wird eine erste Schutzschicht aufgetragen, die zusammen mit dem Brennen im Ofen die beste Basis für die Finish-Auftragung bietet. Die zweite Lackschicht und ein weiteres Brennen bei 190°C im Ofen verleihen die Härte und den Glanz, welche für unsere Produkte charakteristisch sind.
Alle Maschinen Modell GF3 DF werden auf minuziöse Weise montiert und von Fachpersonal getestet. Die Endprüfung sieht für jeden GF3 DF einen Test aller Funktionen vor. Eine weitere und endgültige Garantie für ein qualitativ hochwertiges Produkt.


Alle Grillo Produkte werden über ein Grillo Fachhändlernetz vertrieben und betreut. Die Ersatzteile sind auch nach vielen Jahren erhältlich.



Technisches Datenblatt
Technisches Datenblatt GF 3DF
Motor Robin Subaru EX27 OHC
Anlassen Reversierstarter
Versorgung Benzin
Hubraum 265 cc, 1 Zylinder
Leistung 8.3 HP (6.1 kW)
Luftgekühlt
Trockenluftfilter
Motor Lombardini 15LD350
Anlassen Reversierstarter
Versorgung Diesel
Hubraum 349 cc, 1 Zylinder
Leistung 7.5 HP (5.5 kW)
Luftgekühlt
Ölbad-Luftfilter
Kraftstoff Fassungsvermögen 6,1 L Mot. EX27 OHC - 4,3 L Mot. 15LD350
Getriebe Zahnradgetriebe in Ölbad, mit Differentialsperre
Getriebe 3 Vorwärtsgänge + 3 Rückwärtsgänge
Kupplung konisch aktiv
Standardmähbalken Zentraler Messerbalken TIROL, Schnittweite 115 cm mit Hebelgetriebe [Art. 9L7811 998111]
Zapfwelle 965 UpM Drehung im Gegenuhrzeigersinn
Differentialsperre Differentialsperre durch Betätigung der Hebel
Lieferbare Reifen Räder Tractor 4.00-8 (Festfelgen), 4.00-10 (verstellbare Felgen), 5.00-10 (verstellbare Felgen). Räder Garden 20x10.00-8
Lenkholm höhenverstellbar und seitlich verstellbar. Auf Schwingungsdämpfern montiert
Bremsen Bremstrommel
Serienmäßiges Zubehör Differentialsperre und Bremsen
Sicherheitsvorrichtungen Aktive konische Kupplung gem. Vorschriften
Gewicht Gewicht: Standardversion 114 kg
In Aktion! Fotos und Videos
In Aktion! Fotos und Videos
Grillo GF3 DF
Grillo GF3 DF
Zubehör
Zubehör GF 3DF

„Tractor“ Räder ohne Verstellfelgen mit 2 Positionen 4.00-8 (Paar)

Paar Räder "TRACTOR" 4.00-8 [Festfelgen] - ART. 900112
anwendbar mit G 107d - G 55 - G 84 - G 85d - GF 2 - GF 3 - GF 3DF
Artikel-Nr.: 900112
Gewicht: 9 kg

„Tractor“ Räder mit Verstellfelgen 4.00-10 (Paar)

Paar Räder "Tractor" 4.00-10 [Verstellfelgen] - ART. 902412
anwendbar mit G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 902412
Gewicht: 16 kg

Tractor Räder mit Verstellfelgen 5.00-10 (Paar)

Paar Räder "Tractor" 5.00-10 [Verstellfelgen] - ART. 900412
anwendbar mit 11500 - 2500 - 3500 - G 107d - G 108 - G 110 - G 55 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 900412
Gewicht: 22 kg

Je nach durzuführender Arbeit erlauben die verstellbaren Felgen die Änderung des Außenmaßes der Räder.




Beim Einachsschlepper Modell G55 können sie mit Pflug und Häufelkörper kombiniert werden.




Bei den Motorhacken mit Pflug Modell 2500, 3500 und 11500 sind ebenfalls die Radverbreiterungen Art.-Nr. 9C4312 erforderlich.

Bereifung “Garden” 20x10.00-8(Festfelgen); Radverbreiterungen Art. 937112 erforderlich

911712
anwendbar mit G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 918712
Gewicht: 17 kg

Traktionsbereifung 21x11.00-8 (Paar)

Paar Räder "Tractor" 21X11.00-8 - ART. 919212
anwendbar mit G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 919212
Gewicht: 21 kg

Radverbreiterung 12 cm (Paar) (bis 2 Paaren montierbar)

Paar Radverbreiterungen 12 cm - ART. 937112
anwendbar mit G 107d - G 108 - G 110 - G 131 - G 55 - G 85d - GF 2 - GF 3 - GF 3DF
Artikel-Nr.: 937112
Gewicht: 2 kg

Schwinghebelmähbalken 110 cm, Fingerbalken mit breiteren Messerklingen (Hebelgetriebe)

Mähantrieb (Hebelgetriebe) mit Fingerbalken mit breiteren Messerklingen cm 110 - ART. 9L7611 998111
anwendbar mit G 107d - G 84 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9L7611 998111
Gewicht: 36 kg

Mähantrieb (Hebelgetriebe) 127cm mit Fingerbalken mit breiteren Messerklingen

Mähwerk mit 127 cm Fingerbalken mit breiteren Messerklingen und Hebelgetriebe - ART. 9L7011 998111
anwendbar mit G 107d - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9L7011 998111
Gewicht: 44 kg

Zentraler Mähbalken TIROL 115 cm mit Hebelantrieb

MÄHANTRIEB (HEBELGETRIEBE)  MIT 115 CM "TIROL" UNIVERSALBALKEN - ART. 9L7811 998111
anwendbar mit G 107d - G 84 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9L7811 998111
Gewicht: 35 kg

Zentraler Mähbalken TIROL 115 cm mit Antrieb in Ölbad

9L8011 997811
anwendbar mit G 107d - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9L8011 997811
Gewicht: 42 kg

Zentraler Mähbalken TIROL 135 cm mit Antrieb in Ölbad

9L7411 997811
anwendbar mit G 107d - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9L7411 997811
Gewicht: 45 kg

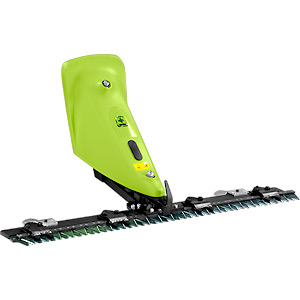

Doppelmesser-Mähbalken 117 cm inkl. Mähantrieb

Doppelmesserbalken 117 cm inkl: Mähantrieb (Hebelgetriebe)  - ART. 9L6911
anwendbar mit G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF - GH 7
Artikel-Nr.: 9L6911
Gewicht: 45 kg

Mähantrieb (Hebelgetriebe)

Mähantrieb (Hebelgetriebe) - Art. 998111
anwendbar mit G 107d - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 998111
Gewicht: 15 kg

Mähantrieb in Ölbad für Mähbalken mit Schnellanschluss

Ölbad – Mähantrieb für Mähbalken mit Schnellverschluss - ART. 997811
anwendbar mit G 107d - G 131 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 997811
Gewicht: 22 kg

Seitenschutz für Mähbalken Art. 9L2811 und Art. 9L6911

Seitenschutz für Mähbalken Art. 9L2811 und Art. 9L6911 - ART. 9C0112
anwendbar mit G 107d - G 108 - G 110 - G 55 - G 85d - GF 2 - GF 3 - GF 3DF
Artikel-Nr.: 9C0112
Gewicht: 1,5 kg

Seitenschutz für Mähbalken Tirol

Seitenschutz für Mähbalken "TIROL"- ART. 9C1621
anwendbar mit G 107d - G 108 - G 110 - G 55 - G 85d - GF 2 - GF 3 - GF 3DF
Artikel-Nr.: 9C1621
Gewicht: 1,5 kg

Wiesenmäher 75 cm mit Messerbremse, Rädern und Kufen (für Dieselmotoren Art. 9G4812 Gewichte erforderlich)

Wiesenmäher 75 cm - ART. 9M1111
anwendbar mit G 107d - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9M1111
Gewicht: 60 kg

Ausgleichsgewichte für Wiesenmäher 9M1111 bzw. 9M1211 (für Dieselmotor erforderlich)

Ausgleichsgewicht 6kg für Wiesenmäher - ART. 9G4812
anwendbar mit G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9G4812
Gewicht: 6 kg

Schlegelmäher für Dieselmotoren 68 cm (Art. 954412 vorderes Steckteil von der Schnellkupplung Ø 6 cm erforderlich)

SCHLEGELMÄHER CM 68 FÜR DIESELMOTOR - ART. 9F5622
anwendbar mit G 107d - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9F5622
Gewicht: 87 kg

Vorderes Steckteil von der Schnellkupplung Ø 6 cm

Vorderes Steckteil der Schnellkupplung Ø 6 cm  - ART. 954412
anwendbar mit Dumper 507 - G 107d - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 954412
Gewicht: 2,5 kg

Schneeschild, schwenkbar, 125 cm mit Schnellkupplung Ø 5 cm (Art. 954712 erforderlich)

Schwenkbares Schneeschild 125 cm mit Schnellkupplung Ø 5 cm - ART. 9E6511
anwendbar mit Dumper 507 - G 107d - G 131 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9E6511
Gewicht: 40 kg

Vorderes Steckteil von der Schnellkupplung Ø 5 cm

Vorderes Steckteil der Schnellkupplung Ø 5 cm - ART. 954712
anwendbar mit G 107d - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 954712
Gewicht: 2 kg

Gewichte für Schneeschild

Gewicht 20 kg für Schneeschild - ART. 9E6111
anwendbar mit Dumper 507 - G 107d - G 108 - G 110 - G 131 - G 52 - G 55 - G 85d - GF 1 - GF 2 - GF 3 - GF 3DF
Artikel-Nr.: 9E6111
Gewicht: 20 kg

Gummiabschluss für Schneeschild 125 cm

Gummiabschluss für Schneeschild 125 cm - ART. 9E5911C
anwendbar mit Climber 10 AWD 22 - Climber 10 AWD 27 - Climber 7.13 - Climber 7.16 - Climber 7.18 - Climber 8.22 - Climber 9.18 - Climber 9.22 - Dumper 507 - G 107d - G 108 - G 110 - G 131 - G 85d - GF 3 - GF 3DF - MD 13 - MD 18 - MD 22
Artikel-Nr.: 9E5911C
Gewicht: 1 kg

Schneeketten für 5.00-10 Räder (Paar)

9M3522
anwendbar mit G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9M3522
Gewicht: 2 kg

Schneefräse 70 cm

9G2922
anwendbar mit G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9G2922
Gewicht: 47 kg

Die einstufige Schneefräse mit 70 cm Breite ist mit Komponenten aus Stahl gefertigt. Dies garantiert
Langlebigkeit im Laufe der Zeit. Der Kamin der 1-stufigen Schneefräse ist aus rostfreiem Stahl.
Sie sind mit einem Handrad von der Fahrposition aus mit orientierbarem Kamin ausgestattet. Weiterhin erlauben die Stützschaufeln einen fachgerechten Aufbau.

Gewicht für Schneefräse

9A8911
anwendbar mit G 107d - G 108 - G 110 - G 55 - G 85d - GF 2 - GF 3 - GF 3DF
Artikel-Nr.: 9A8911
Gewicht: 7 kg

Gewicht für Schneefräse Art.-Nr. 9G2722 und Art.-Nr. 9G2922 erforderlich

Zweistufige Schneefräse 70 cm

9E9622
anwendbar mit Dumper 507 - G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9E9622
Gewicht: 69 kg

Kehrmaschine 100 cm, schwenkbar, (Art. 9A3912 Umkehrgetriebe erforderlich)

9F5422
anwendbar mit Dumper 507 - G 107d - G 108 - G 110 - G 85d - GF 3 - GF 3DF
Artikel-Nr.: 9F5422
Gewicht: 55 kg
